SKF轴承安装、拆卸与维护

来源:春谷机械网址:http://www.chun-gu.cn浏览数:1562

1.轴承的贮存:

2.安装需要专用工具及耗材:

  • 扭力扳手

  • 安装锤

  • 圆螺母扳手

  • 2号锂基脂

  • 塞尺

3.安装步骤:

  • 确保作业区域的清洁。检查以确保轴承位尺寸和形状精确。应按照h9/IT5公差加工轴,以便安装紧定套。

  • 检查以确保支承座表面的粗糙度为Ra≤12.5微米。平面(平面度)公差应当达到 IT7。确保安装表面的清洁。如果使用垫片,则整个表面都必须覆盖垫片。安装表面(结构)的设计必须能承受实际载荷、振动,并适合装配。

  • 安装位于轴上两个SNL轴承座之间的所有部件。

  • 如果轴承是装在紧定套上,则要确定其相对于轴承座的位置。对于外圈上有润滑槽和三个润滑孔的球面滚子轴承,SKF建议使用轴承座中心的补充润滑孔。需要从轴承侧面补充润滑时,例如,给CARB圆环滚子轴承或自调心球轴承补充润滑,必须注意轴承座的位置,使油脂嘴位于锁紧螺母的对面一侧。当轴承座位于轴端时,油脂应在端盖一侧加入。

  • 将轴承座放置在支承座表面。装上连接螺栓,但不要拧紧。

  • 6.  在轴的正确位置上安装第一个迷宫密封。

  • 7.   将轴承装在轴上——直接装在阶梯轴上或使用紧定套。用油脂完全填满轴承。油脂推荐量的剩余部分应放入轴承座底座两侧。(表1)

  • 在轴的正确位置上安装第二个迷宫圈。(如果使用阶梯轴,则先装定距环)。如果轴承座是用在轴端,则省去第二个密封,而在轴承座底座上插入一个端盖。

  • 按以上4到8步安装第二个轴承和轴承座。

  • 将装有两个轴承和迷宫圈的轴放入两个轴承座的底座。

  • 对于定位端轴承配置和使用CARB圆环滚子轴承的配置,在轴承的每一侧放入一个定位环。

  • 仔细对中轴承座底座。轴承座底座侧面中间和两端的垂直标记可方便对中。然后,轻轻拧上两个轴承座上的连接螺栓。

  • 把两个轴承座上盖放到各自底座上,并按照(表2)中指定的力矩拧紧上盖螺栓(连接上盖和底座)。一个轴承座的上盖和底座不能与其它轴承座的上盖和底座互换。应检查每个轴承座的上盖和底座,确认它们的序号相同。

  • 检查两个轴承座的对中情况,最大限度地减少不对中,并完全拧紧两个轴承座底座上的连接螺栓。推荐的拧紧力矩见(表2)

  • 最后将空心O合成橡胶嵌入迷圈的槽内。一步可一边转动轴用螺刀来完成。

表1:首次油脂润滑型号及油脂量对照表:

2:上盖螺栓和连接螺栓拧紧力矩:

4.安装质量检验方法:

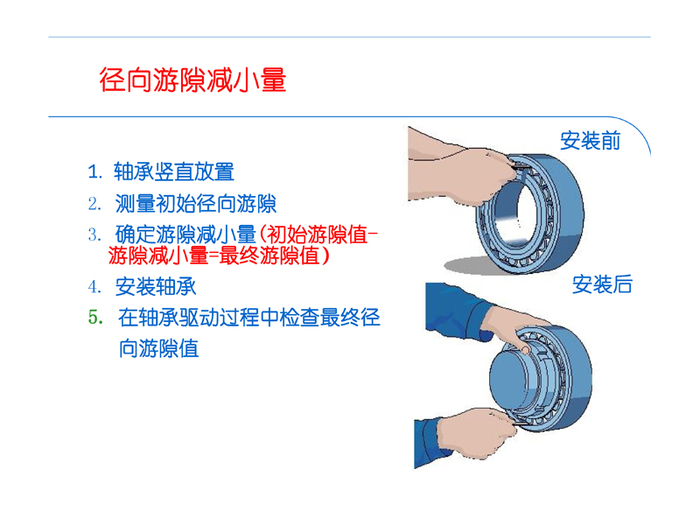

内径径向游离减量轴向推进距离轴向安装后允许剩余游隙

单位:mm

最小

最大

最小

最大

单位:mm

40

0.025

0.030

0.4

0.45

0.02

55

0.03

0.04

0.45

0.6

0.025

75

0.04

0.05

0.6

0.7

0.025

80

0.045

0.06

0.7

0.9

0.035

100

0.05

0.07

0.75

1.1

0.05



5.其他注意事项:

6.轴承的拆卸:

故障排除:在使用正确的拉拔器下不能拆下轴承:

可能原因:1、压力配件过大,2、过度腐蚀,3、轴承和轴已经熔为一体

解决方法:1、将拉拔器留在原位,然后施加压力,2、尝试轻击拉拔器末端,3、进行油渗透,4、轻度加热
